चंद्रयान-3 चंद्रयान-2 का अनुवर्ती मिशन है, जो चंद्र सतह पर सुरक्षित लैंडिंग और घूमने की संपूर्ण क्षमता प्रदर्शित करता है। इसमें लैंडर और रोवर कॉन्फ़िगरेशन शामिल है। इसे LVM3 द्वारा SDSC SHAR, श्रीहरिकोटा से लॉन्च किया जाएगा। प्रोपल्शन मॉड्यूल लैंडर और रोवर कॉन्फ़िगरेशन को 100 किमी चंद्र कक्षा तक ले जाएगा। प्रणोदन मॉड्यूल में चंद्र कक्षा से पृथ्वी के वर्णक्रमीय और ध्रुवीय मीट्रिक माप का अध्ययन करने के लिए रहने योग्य ग्रह पृथ्वी (SHAPE) पेलोड का स्पेक्ट्रो-पोलरिमेट्री है।
लैंडर पेलोड: तापीय चालकता और तापमान को मापने के लिए चंद्रा का सतह थर्मोफिजिकल प्रयोग (ChaSTE); लैंडिंग स्थल के आसपास भूकंपीयता को मापने के लिए चंद्र भूकंपीय गतिविधि उपकरण (आईएलएसए); प्लाज्मा घनत्व और इसकी विविधताओं का अनुमान लगाने के लिए लैंगमुइर जांच (एलपी)। नासा के एक निष्क्रिय लेजर रेट्रोरिफ्लेक्टर ऐरे को चंद्र लेजर रेंजिंग अध्ययन के लिए समायोजित किया गया है। रोवर पेलोड: लैंडिंग स्थल के आसपास मौलिक संरचना प्राप्त करने के लिए अल्फा पार्टिकल एक्स-रे स्पेक्ट्रोमीटर (एपीएक्सएस) और लेजर प्रेरित ब्रेकडाउन स्पेक्ट्रोस्कोप (एलआईबीएस)।
चंद्रयान-3 में एक स्वदेशी लैंडर मॉड्यूल (एलएम), प्रोपल्शन मॉड्यूल (पीएम) और एक रोवर शामिल है, जिसका उद्देश्य अंतर ग्रहीय मिशनों के लिए आवश्यक नई प्रौद्योगिकियों को विकसित करना और प्रदर्शित करना है। लैंडर में एक निर्दिष्ट चंद्र स्थल पर सॉफ्ट लैंडिंग करने और रोवर को तैनात करने की क्षमता होगी जो अपनी गतिशीलता के दौरान चंद्र सतह का इन-सीटू रासायनिक विश्लेषण करेगा। लैंडर और रोवर के पास चंद्र सतह पर प्रयोग करने के लिए वैज्ञानिक पेलोड हैं। पीएम का मुख्य कार्य एलएम को लॉन्च वाहन इंजेक्शन से अंतिम चंद्र 100 किमी गोलाकार ध्रुवीय कक्षा तक ले जाना और एलएम को पीएम से अलग करना है। इसके अलावा, प्रोपल्शन मॉड्यूल में मूल्यवर्धन के रूप में एक वैज्ञानिक पेलोड भी है जो लैंडर मॉड्यूल के अलग होने के बाद संचालित किया जाएगा।

चंद्रयान-3 के मिशन उद्देश्य हैं:

चंद्रमा की सतह पर सुरक्षित और नरम लैंडिंग का प्रदर्शन करना

रोवर को चंद्रमा पर घूमते हुए प्रदर्शित करना और

यथास्थान वैज्ञानिक प्रयोगों का संचालन करना।

मिशन के उद्देश्यों को प्राप्त करने के लिए, लैंडर में कई उन्नत प्रौद्योगिकियाँ मौजूद हैं जैसे,

अल्टीमीटर: लेजर और आरएफ आधारित अल्टीमीटर

वेलोसीमीटर: लेजर डॉपलर वेलोसीमीटर और लैंडर हॉरिजॉन्टल वेलोसिटी कैमरा

जड़त्व माप: लेजर जाइरो आधारित जड़त्वीय संदर्भ और एक्सेलेरोमीटर पैकेज

प्रणोदन प्रणाली: 800N थ्रॉटलेबल लिक्विड इंजन, 58N एटीट्यूड थ्रस्टर्स और थ्रॉटलेबल इंजन कंट्रोल इलेक्ट्रॉनिक्स

नेविगेशन, मार्गदर्शन और नियंत्रण (एनजीसी): संचालित डिसेंट ट्रैजेक्टरी डिजाइन और सहयोगी सॉफ्टवेयर तत्व

खतरे का पता लगाना और बचाव: लैंडर खतरे का पता लगाना और बचाव कैमरा और प्रसंस्करण एल्गोरिदम

लैंडिंग लेग तंत्र.

उपरोक्त उन्नत प्रौद्योगिकियों को पृथ्वी की स्थिति में प्रदर्शित करने के लिए, कई लैंडर विशेष परीक्षणों की योजना बनाई गई है और उन्हें सफलतापूर्वक पूरा किया गया है।

एकीकृत शीत परीक्षण - परीक्षण मंच के रूप में हेलीकॉप्टर का उपयोग करके एकीकृत सेंसर और नेविगेशन प्रदर्शन परीक्षण के प्रदर्शन के लिए

एकीकृत हॉट परीक्षण - परीक्षण मंच के रूप में टॉवर क्रेन का उपयोग करके सेंसर, एक्चुएटर्स और एनजीसी के साथ बंद लूप प्रदर्शन परीक्षण के प्रदर्शन के लिए

विभिन्न टच डाउन स्थितियों का अनुकरण करते हुए चंद्र सिमुलेंट परीक्षण बिस्तर पर लैंडर लेग तंत्र प्रदर्शन परीक्षण।

चंद्रयान-3 की समग्र विशिष्टताएँ नीचे दी गई हैं:

क्रमांक पैरामीटर विशेष विवरण

1. मिशन लाइफ (लैंडर और रोवर) एक चंद्र दिवस (~14 पृथ्वी दिवस)

2. लैंडिंग साइट (प्राइम) 4 किमी x 2.4 किमी 69.367621 एस, 32.348126 ई

3. विज्ञान पेलोड लैंडर:

रेडियो एनाटॉमी ऑफ मून बाउंड हाइपरसेंसिटिव आयनोस्फीयर एंड एटमॉस्फियर (रंभा)

चंद्रा का सतही थर्मो भौतिक प्रयोग (ChaSTE)

चंद्र भूकंपीय गतिविधि के लिए उपकरण (आईएलएसए)

लेजर रेट्रोरिफ्लेक्टर ऐरे (एलआरए) रोवर:

अल्फा पार्टिकल एक्स-रे स्पेक्ट्रोमीटर (एपीएक्सएस)

लेजर प्रेरित ब्रेकडाउन स्पेक्ट्रोस्कोप (LIBS) प्रोपल्शन मॉड्यूल:

रहने योग्य ग्रह पृथ्वी की स्पेक्ट्रो-पोलरिमेट्री (आकार)

4. दो मॉड्यूल विन्यास

प्रणोदन मॉड्यूल (लैंडर को लॉन्च इंजेक्शन से चंद्र कक्षा तक ले जाता है)

लैंडर मॉड्यूल (रोवर को लैंडर के अंदर रखा गया है)

5. द्रव्यमान

प्रणोदन मॉड्यूल: 2148 किग्रा

लैंडर मॉड्यूल: 26 किलोग्राम के रोवर सहित 1752 किलोग्राम

कुल: 3900 किग्रा

6. विद्युत उत्पादन

प्रणोदन मॉड्यूल: 758 डब्ल्यू

लैंडर मॉड्यूल: 738W, WS बायस के साथ

रोवर: 50W

7. संचार

प्रणोदन मॉड्यूल: IDSN के साथ संचार करता है

लैंडर मॉड्यूल: आईडीएसएन और रोवर के साथ संचार करता है। आकस्मिक लिंक के लिए चंद्रयान-2 ऑर्बिटर की भी योजना बनाई गई है।

रोवर: केवल लैंडर के साथ संचार करता है।

8. लैंडर सेंसर

लेजर जड़त्वीय संदर्भ और एक्सेलेरोमीटर पैकेज (LIRAP)

का-बैंड अल्टीमीटर (KaRA)

लैंडर पोजीशन डिटेक्शन कैमरा (एलपीडीसी)

एलएचडीएसी (लैंडर खतरा जांच एवं बचाव कैमरा)

लेजर अल्टीमीटर (LASA)

लेजर डॉपलर वेलोसीमीटर (एलडीवी)

लैंडर क्षैतिज वेग कैमरा (एलएचवीसी)

माइक्रो स्टार सेंसर

इनक्लिनोमीटर और टचडाउन सेंसर

9. लैंडर एक्चुएटर्स प्रतिक्रिया पहिये - 4 संख्या (10 एनएम और 0.1 एनएम)

10. लैंडर प्रणोदन प्रणाली द्वि-प्रणोदक प्रणोदन प्रणाली (MMH + MON3), 4 नग। 800 एन थ्रॉटलेबल इंजन और 8 नग। 58 एन का; थ्रॉटलेबल इंजन नियंत्रण इलेक्ट्रॉनिक्स

11। लैंडर तंत्र

लैंडर पैर

रोवर रैंप (प्राथमिक एवं माध्यमिक)

घुमंतू

आईएलएसए, रंभा और चैस्ट पेलोड

अम्बिलिकल कनेक्टर सुरक्षा तंत्र,

एक्स- बैंड एंटीना

12. लैंडर टचडाउन विशिष्टताएँ

लंबवत वेग: ≤ 2 मीटर/सेकंड

क्षैतिज वेग: ≤ 0.5 मीटर/सेकंड

ढलान: ≤ 12 डिग्री

चंद्रयान-3 लैंडर मॉड्यूल और रोवर पर नियोजित वैज्ञानिक पेलोड के उद्देश्य नीचे दिए गए हैं:

क्र.सं. नहीं लैंडर पेलोड

उद्देश्य

1. रेडियो एनाटॉमी ऑफ मून बाउंड हाइपरसेंसिटिव आयनोस्फीयर एंड एटमॉस्फियर (रंभा) लैंगमुइर जांच (एलपी) निकट सतह प्लाज्मा (आयनों और इलेक्ट्रॉनों) के घनत्व और समय के साथ इसके परिवर्तनों को मापने के लिए

2. चंद्रा का सतही थर्मो भौतिक प्रयोग (ChaSTE) ध्रुवीय क्षेत्र के निकट चंद्र सतह के तापीय गुणों का मापन करना।

3. चंद्र भूकंपीय गतिविधि के लिए उपकरण (आईएलएसए) लैंडिंग स्थल के आसपास भूकंपीयता को मापने और चंद्र परत और मेंटल की संरचना का चित्रण करने के लिए।

4. लेजर रेट्रोरिफ्लेक्टर ऐरे (एलआरए) यह चंद्रमा प्रणाली की गतिशीलता को समझने के लिए एक निष्क्रिय प्रयोग है।

क्र.सं. नहीं

रोवर पेलोड

उद्देश्य

1. लेजर प्रेरित ब्रेकडाउन स्पेक्ट्रोस्कोप (LIBS) गुणात्मक और मात्रात्मक तात्विक विश्लेषण और चंद्र-सतह के बारे में हमारी समझ को आगे बढ़ाने के लिए रासायनिक संरचना प्राप्त करना और खनिज संरचना का अनुमान लगाना।

2. अल्फा पार्टिकल एक्स-रे स्पेक्ट्रोमीटर (एपीएक्सएस) चंद्र लैंडिंग स्थल के आसपास चंद्र मिट्टी और चट्टानों की मौलिक संरचना (एमजी, अल, सी, के, सीए, टीआई, फ़े) निर्धारित करने के लिए।

क्र.सं. नहीं

प्रणोदन मॉड्यूल पेलोड

उद्देश्य

1. रहने योग्य ग्रह पृथ्वी की स्पेक्ट्रो-पोलरिमेट्री (आकार) परावर्तित प्रकाश में छोटे ग्रहों की भविष्य की खोज हमें विभिन्न प्रकार के एक्सो-ग्रहों की जांच करने की अनुमति देगी जो रहने योग्य (या जीवन की उपस्थिति) के लिए योग्य होंगे।

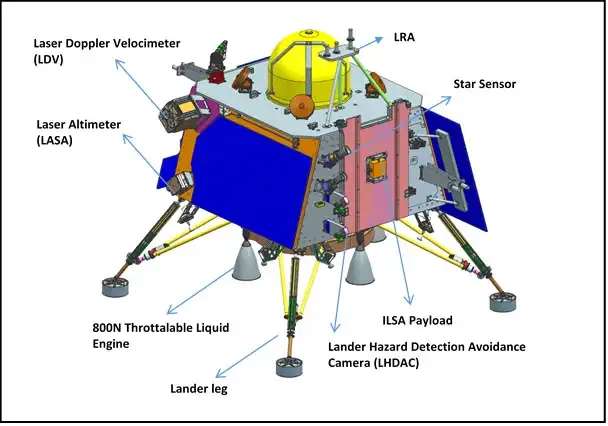

चंद्रयान-3 मॉड्यूल के त्रि-आयामी दृश्य नीचे दिए गए हैं:
